신호 발생기는 전자 신호를 생성하는 모든 장치다. 다양한 목적과 응용을 가진 많은 다른 종류가 있다. 함수 발생기, 임의 파형 발생기 및 벡터 신호 발생기는 특수 신호 발생기의 일반적인 유형이다.

Tektronix 신호 발생기는 센서 신호 복제부터 RF 및 초고속 시리얼 데이터 신호 생성에 이르기까지, 광범위한 분야에서 사용할 수 있습니다. 모든 다기능 신호 발생기는 아날로그 신호 또는 디지털 신호, 이상적인 신호 또는 왜곡된 신호, 표준 신호 또는 사용자 정의 신호 등의 신호를 신호 발생기 거의 무제한으로 생성할 수 있습니다. 텍트로닉스는 세계에서 유일하게 고속 시리얼 데이터 파형을 직접 합성하여 수신기 테스트 과정을 간소화하고, 공통된 자극 신호에 세계 최고의 다기능 임의 함수 발생기 를 사용하여 디버그 문제를 해결할 수 있는 신호 발생기를 제공합니다.

Waveform Generator(파형 발생기)

파형 발생기는 광범위한 신호에서 전기 파형을 생성하는 데 사용된다. 파형 출력의 일반적인 유형으로는 사인파, 사각파, 램프 또는 삼각파, 펄스파, 심장파, 가우스파, 임의파가 있다. 이러한 파형은 테스트 회로에 주입하고 분석하여 장치가 제대로 작동하는지 확인할 수 있다.

유연성을 높이기 위해 많은 파형을 스텝으로 로드할 수 있으며, 각 스텝이 반복되는 순서와 횟수를 정의하기 위해 반복, 점프 및 트리거를 포함하는 시퀀스로 재생할 수 있다. 임의 파형과 시퀀싱의 조합을 사용하면 매우 복잡하고 동적 파형 재생을 달성할 수 있다 .

Arbitrary Function Generator(임의 함수 발생기)

임의 함수 발생기에는 재생할 수 있는 파형 또는 패턴의 사전 설정된 목록이 있다. 연산자는 재생 속도, 진폭 및 오프셋과 같은 파형의 파라미터를 변경하거나 일부 기본 왜곡 또는 변조를 추가할 수 신호 발생기 있다.

Vector Signal Generator(벡터 신호 발생기)

벡터 신호 발생기는 QAM, QPSK, FSK, BPSK, OFDM 등의 형식으로 아날로그 및 디지털 변조 방식 RF 신호를 만드는 데 전문적이다. 벡터 신호 발생기는 일반적으로 수신기 민감도 시험에 사용된다.

Tektronix는 센서 신호 복제부터 RF 생성, 그리고 가장 빠른 고속 직렬 데이터 신호에 이르기까지 광범위한 응용 프로그램을 망라하는 다양한 신호 생성기를 제공한다. 각 신호 발생기는 아날로그 또는 디지털, 이상 또는 왜곡, 표준 또는 사용자 정의 등 사실상 무제한의 신호를 생성할 수 있다.

Thu, 2019-05-16 11:33 by: Tektronix Experts A signal generator is any device that creates electronic signals. There are many different types with diverse purposes and applications. Function generators, arbitrary waveform generators, and vector signal generators are common types of specialized signal.신호 발생기

신호 발생기

Tektronix 신호 발생기는 센서 신호 복제부터 RF 및 초고속 시리얼 데이터 신호 생성에 이르기까지, 광범위한 분야에서 사용할 수 있습니다. 모든 다기능 신호 발생기는 아날로그 신호 또는 디지털 신호, 이상적인 신호 또는 왜곡된 신호, 표준 신호 또는 사용자 정의 신호 등의 신호를 거의 무제한으로 생성할 수 있습니다. 텍트로닉스는 세계에서 유일하게 고속 시리얼 데이터 파형을 직접 합성하여 수신기 테스트 과정을 간소화하고, 공통된 자극 신호에 세계 최고의 다기능 임의 함수 발생기 를 사용하여 디버그 문제를 해결할 수 있는 신호 발생기를 제공합니다.

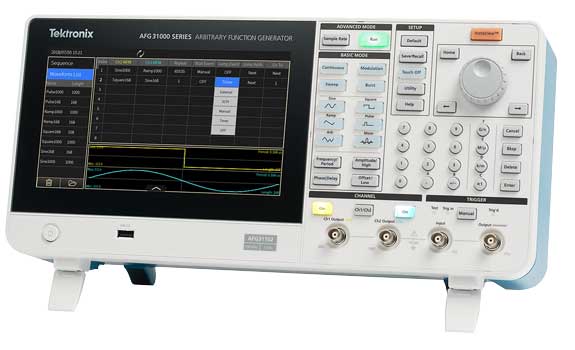

임의 함수 발생기

Accurate reproduction of standard waveforms, arbitrary waveform capability, and signal impairments.

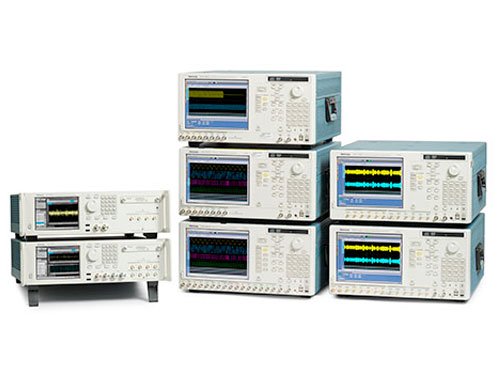

텍트로닉스 임의 파형 발생기

최고의 전체 신호 충실도, 메모리 용량 및 샘플링 속도가 제공되므로 복잡한 파형 발생 가능

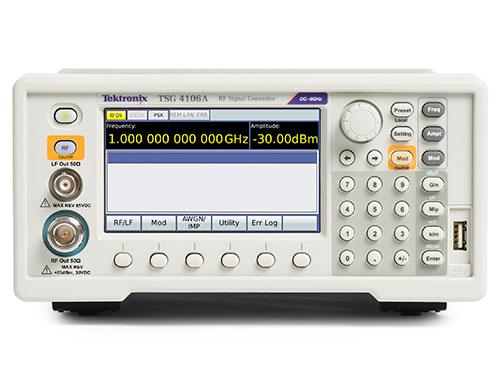

RF 신호 발생기 TSG4100A

최고의 가격과 성능의 중간급 RF 신호 발생기 솔루션인 TSG4100A 시리즈 RF 신호 발생기를 벤치에 추가해 보십시오.

당사는 고객님과 같은 엔지니어가 혁신을 창조하고 실현하도록 돕고 주력하는 회사입니다. 텍트로닉스는 고객이 더 정확하고 신속한 분석을 수행 할 수 있도록 노력하고 있습니다.

RF 신호 발생기 TSG4100A

TSG4100A 시리즈 RF 신호 발생기는 보급형 무선 주파수 신호 발생기 가격으로 중간급 RF 성능과 최대 200MHz의 매우 넓은 변조 대역폭을 제공합니다. 편리한 현장 내 소프트웨어 업그레이드를 통해 엔지니어는 아날로그에서 고급 벡터 및 디지털 변조 기능으로 장치를 손쉽게 전환할 수 있으므로, 매우 유연한 구성과 최고의 CAPEX 보호를 사용할 수 있습니다.

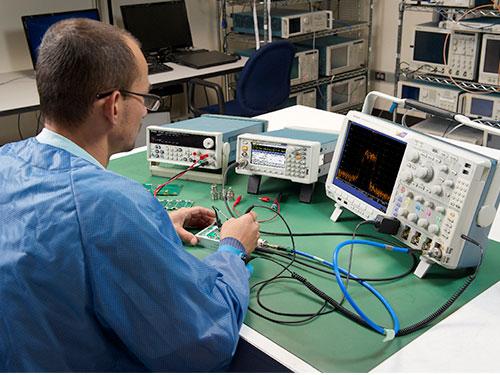

벤치에 RF 신호 발생기 추가

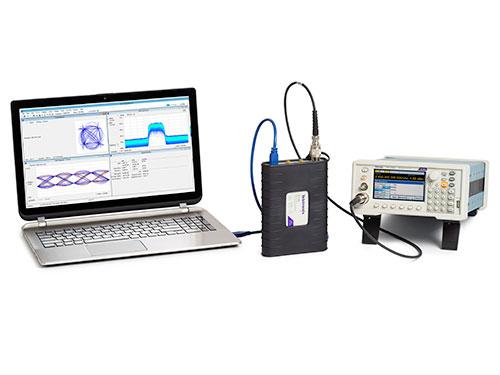

TSG4100A 시리즈는 텍트로닉스의 다른 주요 중간급 RF 테스트 솔루션(예: USB 기반 RSA306 스펙트럼 분석기, 3 시리즈 MDO 혼합 도메인 오실로스코프 , 4 시리즈 MSO 혼합 신호 오실로스코프 및 5 시리즈 MSO 혼합 도메인 오실로스코프)을 보완합니다.

2020년 10월 8일 - 3:24에 편집됨

아날로그 및 디지털 애플리케이션을 위한 RF 신호 발생기

TSG4100A 시리즈 RF 신호 발생기는 매우 저렴한 비용으로 아날로그와 고급 벡터 및 디지털 변조 기능을 모두 수용합니다. 엔지니어는 신호 발생기 아날로그에서 벡터 신호로 손쉽게 전환할 수 있으므로 매우 유연한 구성과 최고의 CAPEX 보호를 사용할 수 있습니다. 이러한 저비용 RF 신호 발생기에는 ASK, QPSK, DQPSK, π/4 DQPSK, 8PSK, FSK, CPM, QAM(4~256), 8VSB 및 16VSB를 포함하는 가장 일반적인 벡터 변조 방식에 대한 지원이 내장되어 있습니다.

내부 대역폭이 최대 6MHz인 RF 신호 발생기

I/Q 변조를 위한 혁신적인 아키텍처로 사용자 친화적인 TSG4100A 시리즈는 빠른 파형 생성을 제공하고 순수 디지털 데이터의 재생을 지원합니다. 이 장비는 최대 6MHz의 심볼 속도에서 디지털 심볼을 자동으로 선택한 I/Q 배치에 매핑하고 선택한 펄스 성형 필터를 통해 결과를 전달하여 125MHz에서 실시간으로 업데이트된 최종 파형을 생성합니다. 그런 다음 이 베이스밴드 신호는 표준 IQ 변조 기법을 사용하여 RF 캐리어로 변조됩니다.

우수한 OCXO 시간 기반의 RF 신호 발생기

TSG4100A 시리즈 장비는 오븐 제어 SC-cut 발진기 시간 기반을 사용하므로 TCXO 시간 기반을 사용하는 장비와 비교하여 안정성 면에서 100배 향상되고(
